項目

描述

環境

注意

事項

溫度要求

存儲溫度范圍：-10℃-30℃，超過30℃需做降溫處理。

工作溫度范圍：-20℃-40℃，其它溫度范圍，需加裝溫控設備。

模組工作時燈面溫度：≤85℃，溫度超標需加裝溫控設備。

濕度要求

存儲濕度范圍：10%RH-60%RH，濕度超過60%RH需除濕處理。

工作濕度范圍：10%RH -90%RH，濕度超標需對使用環境除濕處理后才能正常使用。

防腐蝕性氣體

腐蝕性氣體在空氣中含有鹽或酸氣的環境中，會造成電子元件的腐蝕、結晶漏電等現象。

靜電危害，防止雷擊

屏體金屬構件、開關電源外殼、箱體需接地良好，接地電阻≤10Ω。防止靜電對電子器件損壞，同時避免漏電對人體傷害。

使用

操作

注意

事項

靜電防護

安裝人員必需配帶靜電手環和靜電手套，裝配過程中各種工具必須嚴格接地。

屏體防水

整屏安裝完成后屏體內部需保證不會進水，屏體四周、箱體和箱體連接處都應打上防水膠，做好嚴格的防水處理。

磁吸安裝方式危害說明

不建議客戶將模組用磁吸安裝方式安裝在戶外，若安裝在戶外會產生如下危害：

1）雨雪會從顯示屏正面進入到顯示屏背面，造成模組IC面電子元器件、系統卡、開關電源和線材等被浸泡腐蝕，導致過早失效；

2）磁吸安裝方式無法保證顯示屏平整度和拼裝效果；

3）磁吸安裝方式在極寒天氣下易使模組變形。

產品批號管控

不同批號的產品不能裝在一個屏上，否則會產生色塊現象。

LED模組及箱體安裝縫隙要求

將0.6mm塞規薄鋼片橫截面垂直放置于模組間縫隙內，固定LED模組后，再垂直輕緩抽出塞規薄鋼片。拼接過程中要保證模組上、下、左、右四個拼接縫隙均利用塞規控制縫隙標準;

將0.6mm塞規橫截面垂直放置于模組間縫隙內，固定箱體連接片后，再垂直輕緩抽出塞規薄鋼片。

拆裝與運輸過程

不得摔、推、擠、壓模組，以免損壞顯示屏。

產品接線

模組不能直接接入220V，模組供電正負極不能接反。

安裝扭力控制

電源接線時需確保端子接頭螺絲擰緊，防止接頭位置松動，導致接觸電阻大引起燒線或產品損壞問題，M4螺絲扭矩6.0－8.0 Kgf.cm ，M3螺絲扭矩4.0－6.0 Kgf.cm。

播放控制

請勿長期只顯示靜止畫面或靜止文字，而造成燈管亮度嚴重衰減或?qū)е屡克罒魡?wèn)題，請播放滾動畫面或文字。

禁止帶電作業

禁止在通電情況下拼裝模組，應將主電輸入斷開情況下進行模組上墻拼裝，不允許帶插入電源線和信號線拼裝。

控制卡供電電壓

控制卡需使用5V供電才能正常讀取U盤內容。

環境檢查

顯示屏安裝現場需配置溫濕度計，及時監控屏體周圍環境情況，大雨過后，應及時檢查顯示屏內部是否有受潮、水珠、水氣等問題。

避免對安裝完的LED顯示屏進行施工

LED顯示屏安裝完后嚴禁再施工，防止LED顯示屏受到大電流沖擊及塵埃影響，例如：電焊、電鋸等設備操作。

亮度

≥1000cd/㎡

亮度均勻性

＞0.8

屏幕水平視角

140±10度

屏幕垂直視角

130±10度

最佳視距

≥10m

使用環境

戶外

每平方模組最大功率

≤308W/㎡S

?

?

配電功率（每平方最大功率÷78%÷85%）

≤464W/m²

灰度等級

8bits

顯示顏色

256種

換幀頻率

≥60幀/秒

刷新頻率

≥60Hz

控制方式

計算機控制，逐點一一對應，視頻同步，實時顯示

亮度調節

256級手動/自動

輸入信號

DVI/VGA，視頻(多種制式)RGBHV、復合視頻信號、S-VIDEO YpbPr(HDTV)

使用壽命

≥10萬小時

平均無故障時間

≥1萬小時

衰減率(工作3年)

≤25％

連續失控點

0

離散失控點

＜0.0001，出廠時為0

盲點率

＜0.0003，出廠時為0

工作溫度范圍

-20-40℃

工作濕度范圍

10％-90％RH

防護性能

超溫/過載/掉電/過流/過壓/防雷(可選項)

保修年限

壹年免費返廠維修(具體以產品購銷合同簽訂為準)

屏幕水平平整度

＜1mm/㎡

屏幕垂直平整度

＜1mm/㎡

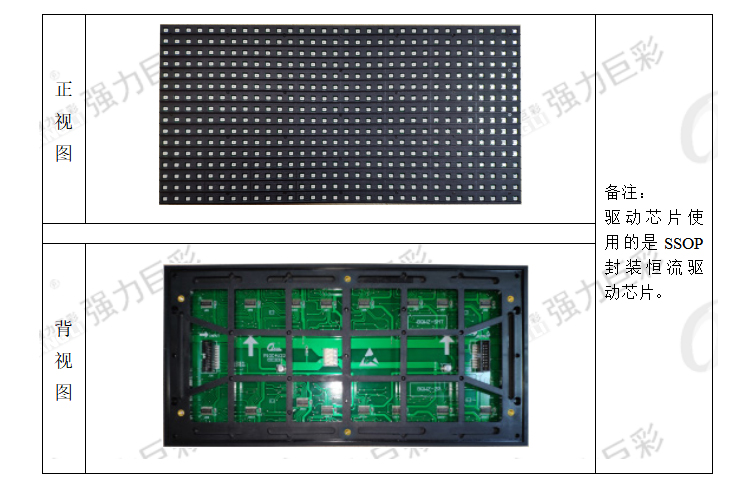

像數點間距

10mm

像素密度

10000Dots/㎡

像素構成

1R

燈管封裝

SMD2835H

尺寸(長*寬*厚)

320*160*14.2mm

重量

0.267kg±0.01kg

結構特點

燈驅合一

模組分辨率

32*16=512Dots

輸入電壓(直流)

4.5±0.1V

最大電流

≤3.5A

模組功率

≤16W

驅動方式

1/4恒流驅動

40A電源帶模組數

8-9張

80A電源帶模組數

17-18張
